IPXX防护等级知多少：数字变化，安全加倍！

时间：2024-08-01 14:43:46 来源：未知 / Sdqczm.com 点击：次

内容导读：IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草，将电器依其防尘防湿气之特性加以分级。IP防护等级是由两个数字所组成，第1个数字表示电器防尘、...

IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草，将电器依其防尘防湿气之特性加以分级。IP防护等级是由两个数字所组成，第1个数字表示电器防尘、防止外物侵入的等级(这里所指的外物含工具，人的手指等均不可接触到电器之内带电部分，以免触电)，第2个数字表示电器防湿气、防水浸入的密闭程度，数字越大表示其防护等级越高。

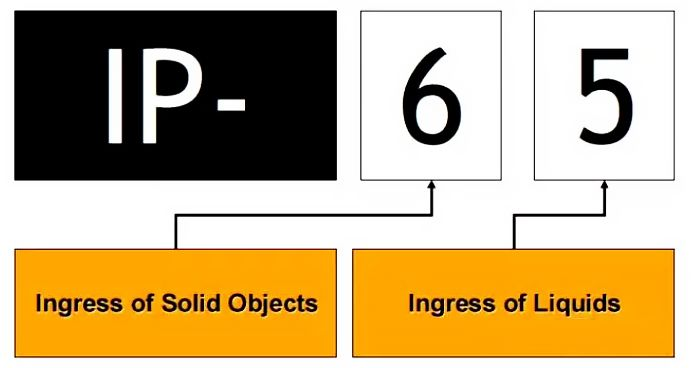

IP防护等级表示方法概述
防护等级多以IP后跟随两个数字来表述，数字用来明确防护的等级。第一位数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。代表防止固体异物进入的等级，最高级别是6；第二位数字表明设备防水的程度。代表防止进水的等级，最高级别是8。如电机的防护等级IP65，防护等级IP55等等.

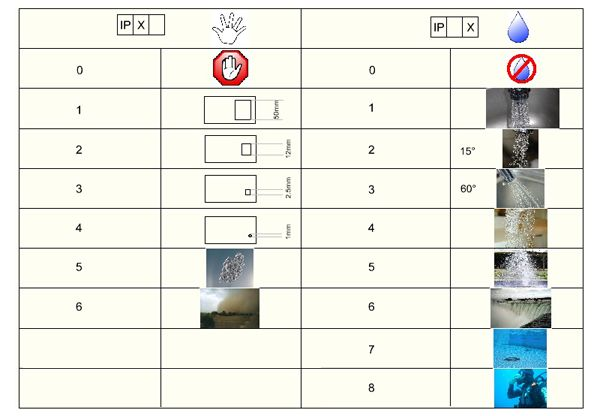

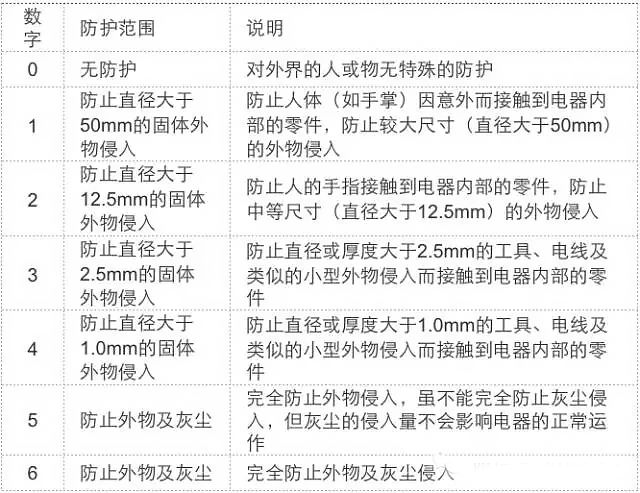

IP后第一位数字:防尘等级
接触电气设备保护和外来物保护等级（第一个数字）

  第一个数字防尘防护范围
  0——无防护；
  1——防护50mm直径和更大的固体外来体探测器，球体直径为50mm，不应完全进入；
  2——防护12.5mm直径和更大的固体外来体探测器，球体直径为12.5mm，不应完全进入；
  3——防护2.5mm直径和更大的固体外来体探测器，球体直径为2.5mm，不应完全进入；
  4——防护1.0mm直径和更大的固体外来体探测器，球体直径为1.0mm，不应完全进入；
  5——防护灰尘不可能完全阻止灰尘进入，但灰尘进入的数量不会对设备造成伤害；
  6——灰尘封闭柜体内在20毫巴的低压时不应进入灰尘。

  注：探测器的直径不应穿过柜体的孔

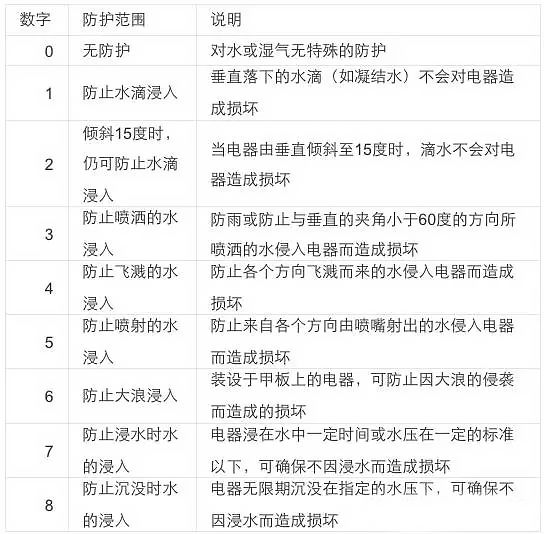

  IP后第二位数字:防水等级
  电气设备防水保护等级（第二个数字）

  第二个数字防水防护范围
  0——无防护；
  1——水滴防护垂直落下的水滴不应引起损害；
  2——柜体倾斜15度时，防护水滴柜体向任何一侧倾斜15度角时，垂直落下的水滴不应引起损害；
  3——防护溅出的水以60度角从垂直线两侧溅出的水不应引起损害；
  4——防护喷水从每个方向对准柜体的喷水都不应引起损害；
  5——防护射水从每个方向对准柜体的射水都不应引起损害；
  6——防护强射水从每个方向对准柜体的强射水都不应引起损害；
  7——防护短时浸水柜体在标准压力下短时浸入水中时，不应有能引起损害的水量浸入；
  8——防护长期浸水可以在特定的条件下浸入水中，不应有能引起损害；
  国际工业标准的IP防水等级和日本工业标准的JIS防水等级是接近的，分0-8的9级。
  防水等级（第二个X表示）
  0 ：没有保护；
  1 ：水滴滴入到外壳无影响；
  2 ：当外壳倾斜到 15 度时，水滴滴入到外壳无影响；
  3 ：水或雨水从 60 度角落到外壳上无影响；
  4 ：液体由任何方向泼到外壳没有伤害影响；
  5 ：用水冲洗无任何伤害；
  6 ：可用于船舱内的环境；
  7 ：可于短时间内耐浸水（1m）；
  8 ：于一定压力下长时间浸水；
  例：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。
  认识电子产品的防水等级JIS(IPX)
  0 ：无保护；
  1 ：防滴I型垂直落下的水滴无有害的影响；
  2 ：防滴Ⅱ型与垂直方向成15“范围内落下的水滴无有害的影响；
  3 ：防雨型与垂直方向成60度范围内降雨无有害的影响；
  4 ：防溅型受任意方向的水飞溅无有害的影响；
  5 ：防喷射型任意方向直接受到水的喷射无有害的影响；
  6 ：耐水型任意方向直接受到水的喷射也不会进入内部；
  7 ：防浸型在规定的条件下即使浸在水中也不会进入内部；
  8 ：水中型长时间浸没在一定压力的水中照样能使用；
  9 ：防湿型在相对湿度大90%以上的湿气时照样能使用；

防止危险

  A 手背；
  B 手指；
  C 工具；
  D 金属线；

专门信息

  H 高压设备；
  M 做防水试验时试样运行；
  S 做防水试验时试样静止；
  W 气候条件
  IP 表示Ingress Protection（进入防护）.IEC IP防护等级是电气设备安全防护的重要. IP等防护级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法，这套系统得到了多数欧洲国家的认可，国际电工协会IEC（International Electro Technical Commission）起草，并在IED529（BS EN 60529：1992）外包装防护等级（IP code）中宣布。
  IP（INGRESS PROTECTION）防护等级和防水试验所依据的标准有：1）由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草国际防护和防水试验标准：国际电工委员会标准IEC 529 – 5982）国标GB 700 – 863）GB 4208-2008 外壳防护等级(IP代码)等。
